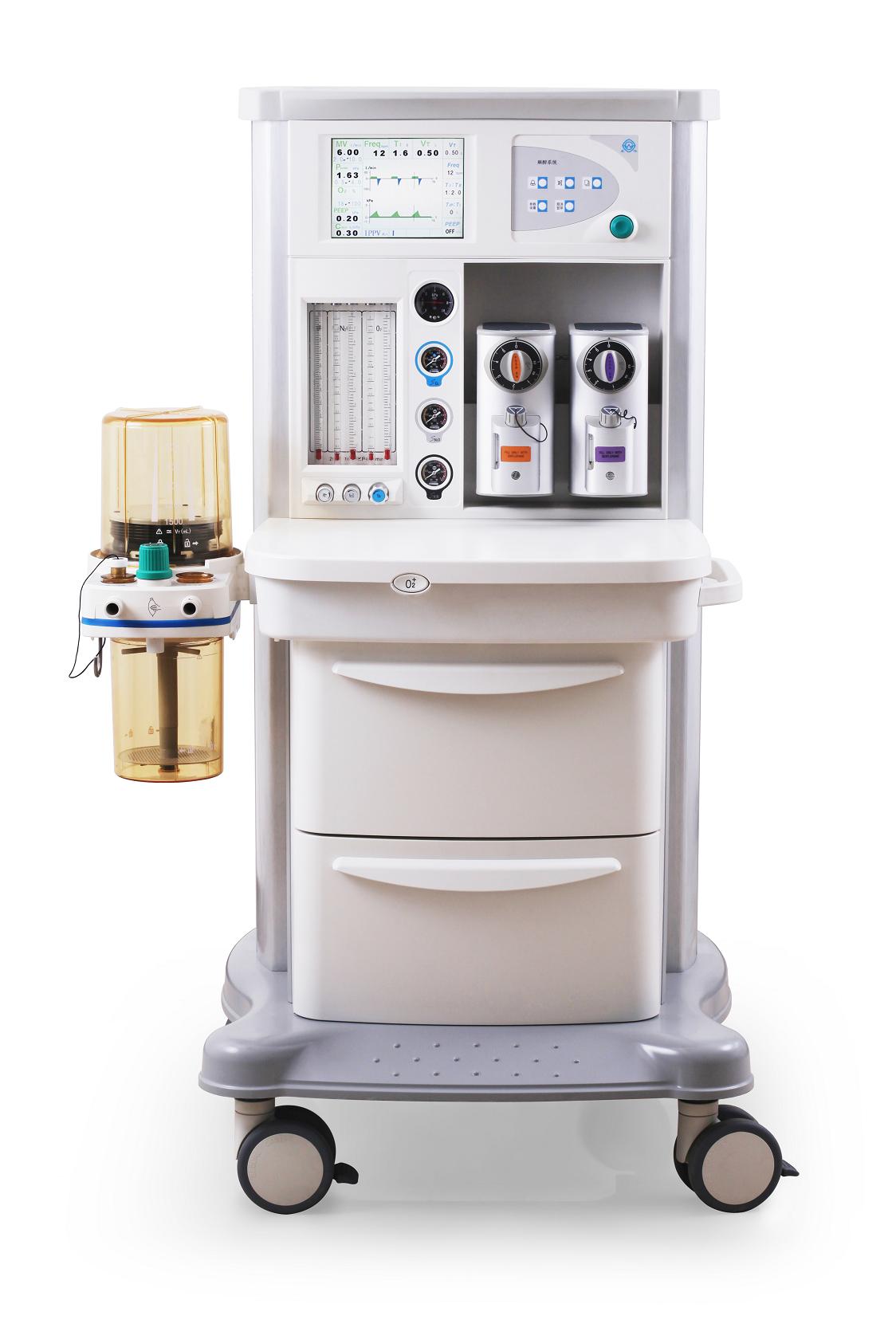

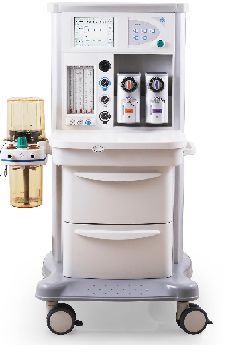

Наркозно-дихальний апарат «ОБЕРІГ» - 301
Головна › Медичне обладнання › Наркозно-дихальні апарати "Оберіг"
Основні характеристики:
Застосовується для інгаляційної анестезії по закритій, напівзакритій, напіввідкритій системі, контрольованої або допоміжної вентиляції легень, моніторингу та виведення на екран параметрів ШВЛ пацієнта
Застосовується для дорослих пацієнтів та дітей (від 5 кг.)
Інтегрована наркозно-дихальна система, повітряний клапан APL
2 випаровувача (мобільні одиниці наркозно-дихальної системи), що відповідають вимогам стандарту ISO 8835-4 з точним контролем концентрації. Передова технологія компенсації температури, потоку та тиску. Ізофлуран, Енфлуран та севофлуран на ваш вибір.
Дисплей TFT-LCD з діагоналлю 8,4 дюймів.
Використовуються високочутливі електронні датчики потоку та тиску газів виробників Envitec (Німеччина) та Sensirion (Швейцарія)
Специфікації обладнання
Фізичні характеристики
| Розміри: |
70*85*140 см |
| Вага: |
65 кг |
| Ролики: |
Центральне гальмо з замком |
| Екран: |
рідкокристалічний |
| Дисплей |
12,1 дюймів |
| Криві |
Крива тиск-час (P-T); потік-час (F-T); крива об'єм-час (V-T ) (опційно) |
| Петлі |
Петля відношення тиск-об'єм (P-V), потік-об'єм (F-V): опційно |
| Моніторинг |
Дихальний об'єм; хвилинний об'єм; частота дихання; тиск, створений апаратом ШВЛ; податливість дихальних шляхів (опційно); Paw; частка кисню, що вдихається (опційно); FIO2 (опційно),ETCO² (опційно) |
Робочі специфікації
| Живлення |
AC 220V±10%, 50Hz±2% |
| Вихідний тиск |
0.4±0.1 МПа |
Специфікації апарата
ШВЛ Режими ШВЛ
| IPPV |
ШВЛ з переміжним позитивним тиском |
| SIMV |
Синхронізована переміжна примусова
вентиляція |
| MANUAL |
Ручний |
| SIPPV (A/C) |
Синхронізована ШВЛ з переміжним позитивним тиском |
| SIGH |
Штучний вдих |
| Stand-by |
Режим очікування |
Параметри апарату ШВЛ
| Робочий тип |
З електронним керуванням та пневматичним приводом |
| Об'єм дихального потоку |
50-1500 мл |
| Діапазон тиску |
5-80 мбар |
| Діапазон частоти дихання |
1-100 вдихів в хвилину (1-40 вдихів в хвилину при SIMV) |
| Діапазон I:E |
4:1-1:8 |
| Діапазон тригера тиску |
-20-20 см H2O |
| Хвилинний об'єм |
>18 л/хв |
Стандарти системи
| Система захисту від гіпоксичної суміші |
N2O cut-off valve, O2 concentration <25% |
| Запобіжний клапан |
<12.5kPa |
| Компенсація кисню |
25-75L/min |
| Флоуметер |
каскадний, 0-10L/min |
| Об'єм поглинача CO2 |
1.5L |
| Випаровувач |
2 од., тип - Selectetac
(Ізофлуран/Енфлуран/Севофлуран/Галотан) |
Межі сигналу тривоги
| Аудіо/Візуальні |
Немає дихального об'єму, хвилинний об'єм, тиск, створений вентилятором, обмеження частки кисню, що вдихається, припинення подачі кисню, повітря, відмова живлення перемінним струмом, погане резервування даних |
Подача через трубки
| Конфігурація газу |
O2, N2O |
| Діапазон пропускної здатності |
280-600 кПа |
Потужність батареї
| Тип батареї |
Свинцево-кислотна 12V, 5,0Ah |
| Час безперервної роботи |
Зазвичай 30 хв.+, до 2 годин |
Попередньо встановлені функції
| Мова |
УКРАЇНСЬКА/АНГЛІЙСЬКА |
| Калібрування |
автоматичне |
Застосування
| Пацієнти |
дорослі/ діти (від 5 кг.) |
Позитивний тиск в кінці видоху
| Тип |
інтегроване, електронне управління |
| Діапазон |
OFF, 3-20 см H2O |
Додатково
| ACGO |
Допоміжний загальний вихідний отвір |
| Yoke system (система безпеки виводів) |
Циліндр 11 л, O2/N2O |
| AGSS |
Система виведення анестетичних газів |
| Випаровувач |
Selectatec |
ACGO
З'єднання до Т кола або до кола Бейна(Bain) для операцій при переході на ручне керування.
AGSS
Для забезпечення безпеки навколишнього середовища, в якому персонал працює у безпосередній близькості до наркозних газів та випарів (агентів)
Зволожувач
Тип Seletatec, розливний/з пристроєм вводу анестетика. Ізофлуран/енфлуран/севофлуран/галотан
Умови навколишнього середовища
| Робоча температура |
5 C ~ +40 C |
| Температура зберігання |
-10 C ~＋40 C |
| Вологість |
≤80 % |
| Атмосферний тиск |
960 гПа ~ 1040 гПа |
