«ОБЕРІГ» 1212 - дванадцятиканальний цифровий електрокардіограф

ГоловнаМедичне обладнанняЕлектрокардіографи "Оберіг"

Технічні характеристики

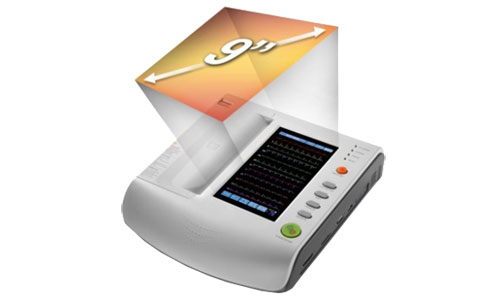

Рідкокристалічний кольоровий екран із високою роздільною здатністю та діагоналлю 9 дюймів, одночасне відображення кривих 12 відведень
Сенсорний екран, кольорове графічне меню, діалоговий інтерфейс «апарат-оператор»
Ручний/автоматичний друк 3СН+3R, 6СН, 6СН+1R, 12 СН та 60-секундний аналіз кривих на аритмію
Збереження 1000 пакетів даних ЕКГ, підтримка карти пам'яті SD
Аварійний сигнал відмови електродів, на схематичному зображенні тіла вказується місце із непід'єднаним електродом
Функції
Відображення кольорових кривих 12 відведень

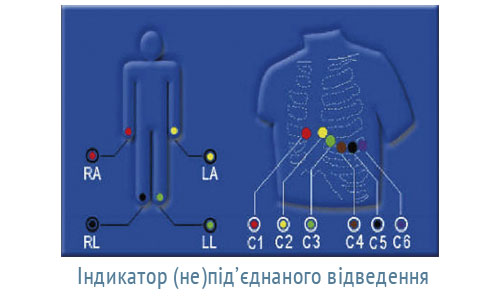

Індикатор (не)приєднаного відведення
Стандартні криві 12СН

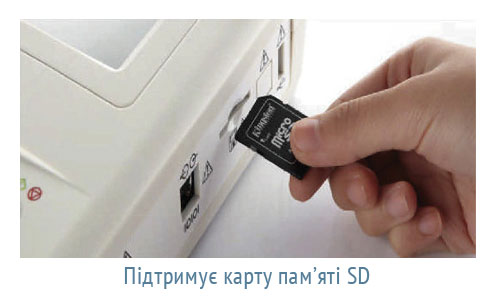

Підтримує карту памяті SD
Технічні параметри
Відведення 12 стандартних відведень Вхідний контур Незаземлений, захист від впливу дефібрилятора
Вхідний опір ≥ 50М Ω Чутливість Авто; 1,25; 2,5; 5; 10; 20; 40 ±2 %
Струм вхідного опору ≤ 0,05 нА (≤ 50 нА) Швидкість паперу 5; 6,25; 10; 12,5; 25; 50 мм/с
Витік струму на пацієнта ≤ 10 нА Фільтр Фільтр змінного струму: 50/60 Гц (-20 дБ)
Напруга калібрування 1 мВ ±2 % ЕМГ фільтр: 25/35 Гц (-3 дБ)
Напруга деполяризації ±600 мВ Фільтр компенсації дрейфу: 0,15 Гц - 0,5 Гц
Роздільна здатність 8000 Гц Фільтр низьких частот: 75 Гц, 100 Гц, 150 Гц
Часова константа 3,2 с Клас безпеки IEC, клас І, тип CF
Рівень шуму ≤ 12 u Vp-p AC (змінний струм)/DC (постійний струм) АС: 220 В ± 10 % 50/60 Гц
Частотна характеристика 0,05 – 150 Гц (-3 дБ) DC: вбудований літієвий акумулятор, що перезаряджається, час роботи – понад 3 години
Аналоговий-цифровий конвертор 24 біта Розмір 345 мм х 315 мм х 88 мм
Коефіцієнт послаблення синфазного сигналу ≥ 100 дБ Вага нетто 3,5 кг (включно з акумулятором)
Контроль ізолінії Автокорекція ізолінії Зовнішній вхід Чутливість: 10 мм/В ± 5%; вхідний опір ≥ 100 КΩ
Система запису Термопринтер з високою роздільною здатністю Зовнішній вихід Чутливість: 1,0 В/мВ ± 5%; вхідний опір ≥ 100 Ω
Папір для запису Рулон паперу 210/216 мм Зовнішній порт Порт USB, порт Ethernet (опційно)

Стандартно Опційно
Основний апарат: 1 шт. / Кабель пацієнта: 1 шт. Карта пам'яті SD
Електроди для кінцівок: 1 комплект (4 шт.) /
Електроди для грудної клітки: 1 комплект (6 шт.)
Цифрова робоча станція ECG-20NT
Кабель живлення: 1 шт. / папір для запису 216 мм Електроди для дітей
